Pochopenie uhlíkových{0}}karbónových kompozitov: Praktický sprievodca 2D, 2,5D a 3D architektúrami

Ak pracujete s-priemyselnými procesmi s vysokou teplotou, pravdepodobne ste sa už stretliuhlíkové-uhlíkové kompozity. Tieto pozoruhodné materiály si zachovávajú svoju pevnosť a stabilitu pri teplotách, pri ktorých by väčšina ostatných materiálov zlyhala. Keď však inžinieri prvýkrát skúmajú tieto kompozity, často sa stretávajú s mätúcou terminológiou -, najmä s pojmami2D, 2,5D a 3Dštruktúry.

Vyjasnime si zmätok. Tieto výrazy popisujú, ako sú uhlíkové vlákna usporiadané v materiáli, a toto usporiadanie priamo ovplyvňuje, ako bude kompozit fungovať vo vašej aplikácii. Pochopenie týchto rozdielov je kľúčové pre výber správneho materiálu pre vaše špecifické potreby.

Predstavte si materiál, ktorý je celý vyrobený z uhlíka, no skonštruovaný na mikroskopickej úrovni pre výnimočný výkon. Uhlíkové-uhlíkové kompozity kombinujú uhlíkové vlákna (pre pevnosť) s uhlíkovou matricou (pre stabilitu). Táto kombinácia vytvára materiály, ktoré vynikajú tam, kde iné zlyhávajú:

• Udržujú pevnosť pri teplotách nad 2000 stupňov
• Veľmi dobre odolávajú teplotným šokom
• Majú vynikajúcu odolnosť proti opotrebovaniu
• Pri extrémnom teple sa neroztopia ani nezmäknú

Vďaka týmto vlastnostiam sú neoceniteľné pre letecký priemysel, priemyselné vykurovanie a špecializované výrobné aplikácie.

2D štruktúry: Vrstvený prístup

Predstavte si hromadu plátov uhlíkovej tkaniny, pričom každá vrstva je orientovaná v špecifických smeroch a potom sú navzájom spojené. Toto je podstata 2D architektúry. Vlákna primárne prebiehajú v dvoch smeroch (osi X a Y), čím vytvárajú materiál, ktorý je v týchto smeroch veľmi pevný, ale v hrúbke je menej pevný.

2D kompozity zvyčajne nájdete v aplikáciách, kde:

• Zaťaženia sú primárne v jednej rovine
• Nákladová-efektívnosť je dôležitá
• Extrémne tepelné cyklovanie sa neočakáva

Bežné príklady zahŕňajúprípravky na tepelné spracovanie,radiačné štítyanosné dosky.

2.5D Štruktúry: Vyvážený umelec

v podstate to, čo robí 2.5D architektúra, - zachováva v-rovinnú silu 2D a zároveň pridáva rozhodujúce prostredníctvom-zosilnenia hrúbky.

Táto architektúra sa stala ťahúňom pre mnohé priemyselné aplikácie, pretože ponúka:

• Vynikajúca rovnováha vlastností v-rovine a cez{1}}hrúbku
• Dobrá odolnosť voči delaminácii
• Lepší tepelný cyklický výkon ako 2D
• Efektívnosť nákladov-pre väčšinu aplikácií

2,5D kompozity nájdete v:

• Stojany a armatúry pre pece
• Upevňovacie prvky a spojovacie prvky
• Zariadenia na spracovanie skla
• Letecké brzdové systémy

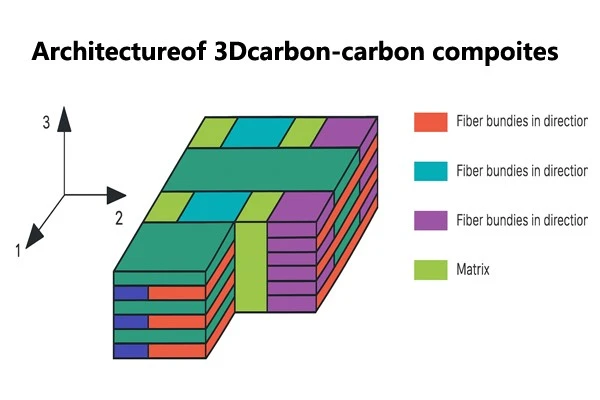

3D štruktúry: Možnosť maximálneho výkonu

Pre najnáročnejšie aplikácie,3D architektúryposkytujú kontinuálne vystuženie vlákien vo všetkých troch smeroch. Zatiaľ čo ponúkajú vynikajúce vlastnosti v každom smere, tieto kompozity sú menej bežné v priemyselných aplikáciách kvôli ich vyšším nákladom a špeciálnym výrobným požiadavkám.
